Popis produktu

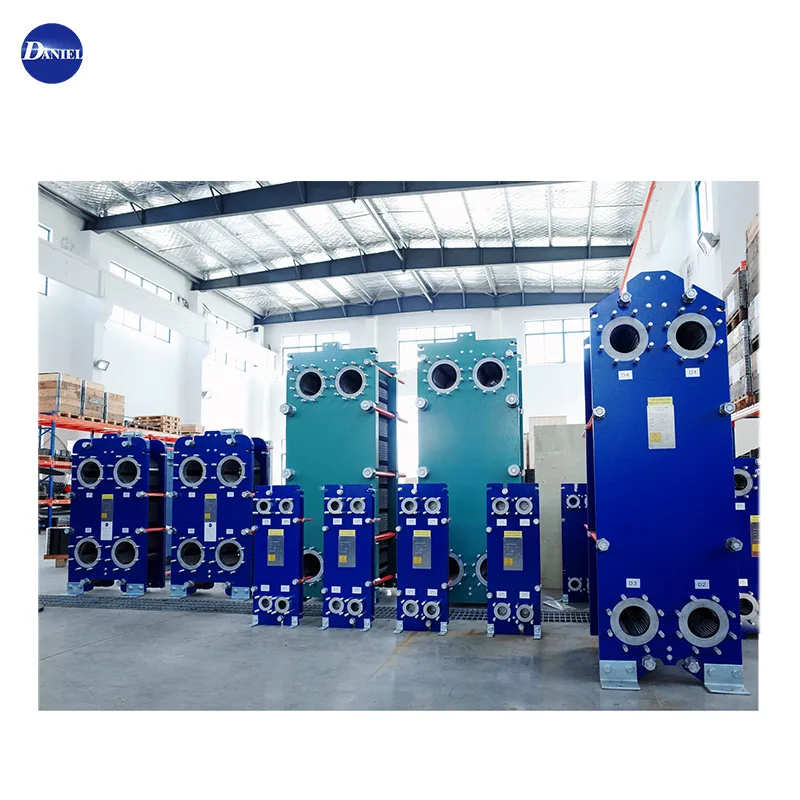

Štruktúra produktu Danielovho odnímateľného doskového výmenníka tepla

Komponenty doskového výmenníka tepla

Trh a aplikácia

Jiangyin Daniel Cooler sa už dlhú dobu zaväzuje poskytovať vysokokvalitné doskové výmenníky tepla pre zákazníkov v ropnom, chemickom, priemyselnom, potravinárskom a nápojovom priemysle, energetike, hutníctve, stavbe lodí, HVAC a ďalších priemyselných odvetviach v mnohých krajinách a regiónoch. V súčasnosti dobre funguje viac ako 20 000 doskových výmenníkov tepla v rôznych priemyselných odvetviach.

Výhody doskových výmenníkov tepla

Podporte prúdenie kvapaliny medzi doskami, aby sa vytvorili turbulencie. Umožnite, aby sa kovová platňa prispôsobila rôznym tlakom. Prietokový kanál malej vzorovej dosky "rybia kosť" sa skladá z dvoch susedných dosiek s rozdielom uhla rybej kosti 180 stupňov. Preto je medzi doskami veľa rohových bodov, ktoré môžu dosiahnuť jeden bod každých 130 mm². Prietokový kanál nie je náchylný na deformáciu, má relatívne vysokú tlakovú odolnosť a môže vydržať silný tlakový rozdiel. Zároveň, keďže prúdenie je trojrozmerné a turbulencia je pomerne intenzívna, súčiniteľ prestupu tepla je vysoký.

Kompaktná konštrukcia	Priestor, ktorý zaberá doskový výmenník tepla, je v súčasnosti jeden z najmenších spomedzi všetkých typov výmenníkov tepla. Pri rovnakých podmienkach výmeny tepla je podlahová plocha doskového výmenníka tepla iba 1/3 až 1/4 plochy plášťového a rúrkového výmenníka tepla a pri demontáži nevyžaduje ďalší priestor na údržbu.
Vysoký koeficient prestupu tepla	Vzhľadom na skutočnosť, že médium prúdiace v skupine dosiek môže vytvárať turbulencie pri relatívne nízkom Reynoldsovom čísle (Re) a na hladkých doskách je menej pravdepodobné, že sa vytvorí znečistenie, má veľmi vysokú účinnosť prenosu tepla. Pri všeobecnej výmene tepla voda-voda môže koeficient prestupu tepla doskového výmenníka tepla dosiahnuť viac ako 6000 w/m² ℃, čo je 3 až 8-krát viac ako u plášťového a rúrkového výmenníka tepla.
Vysoká miera spätného získavania tepla	Vďaka vysokému koeficientu prestupu tepla, vynikajúcim charakteristikám prietokového pomeru a úplne reverznému toku možno teplotný rozdiel prestupu tepla zvoliť veľmi nízky. Preto je veľmi vhodný na rekuperáciu nízkoenergetického tepla. Je ekonomicky realizovateľné dosiahnuť mieru spätného získavania tepla viac ako 90 % pomocou jediného doskového výmenníka tepla.
Veľká prispôsobivosť	Skladací doskový výmenník tepla má bezkonkurenčnú prispôsobivosť. Po inštalácii je možné skupinu kovových dosiek zväčšiť alebo zmenšiť, aby vyhovovala procesným požiadavkám na expanziu alebo kontrakciu.
Nízky stagnujúci prietok	Vďaka malému prietokovému kanálu a minimálnemu stagnujúcemu prietoku sa môže rýchlo spustiť, pohotovo reagovať na zmenu riadiacich operácií a výrazne znížiť hmotnosť zariadenia.
Pohodlné na údržbu	Dizajn dosiek zaisťuje, že neexistujú žiadne mŕtve rohy, takže chemické čistenie môže byť vykonané na mieste bez demontáže. V prípade odnímateľných doskových výmenníkov tepla sa dajú ľahko otvoriť aj pre dôkladné mechanické čistenie.

Jiangyin Daniel Cooler Co., Ltd. (Daniel Cooler) bola založená v roku 2004. Je to výrobca výmenníkov tepla, ktorý vyrába odnímateľné doskové výmenníky tepla (PHE), tesnenia výmenníkov tepla (PHEGASKET), dosky výmenníkov tepla (PHEPLATE) a poskytuje služby údržby doskových výmenníkov tepla (PHEMAINTENANCE).

Jiangyin Daniel Cooler má konštrukčné a výrobné technológie a profesionálne znalosti výmenníkov tepla. Jiangyin Daniel Cooler sa zaviazal poskytovať kvalitné doskové výmenníky tepla zákazníkom z ropného, chemického, priemyselného, potravinárskeho a nápojového priemyslu, elektriny, hutníctva, stavby lodí, HVAC a ďalších priemyselných odvetví v mnohých krajinách a regiónoch.

Špeciálne dosky výmenníka tepla a gumové tesnenia môžu byť navrhnuté a vyrobené podľa potrieb zákazníka

Modely gumových pásov doskového výmenníka tepla: M3, M6B, M6M, M6MX-L, M6MX-R, M10B, M10M, M15B, M15Blip, MK15BW, M15M, M20M, MX25B, MX25M, M30, MA30M, PM301, AM20W, EC5001, AM-20W, EC M AK20, C10, Clip6, Clip8H, AM30, MX25, Ec350, TL6B, TL10B, TS20M, TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10, A10, A10B3 TL10B, T20P, klip6, klip8, klip10, AX30, AX30B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500.

Cukrovarnícky priemysel, Hutnícky priemysel Gumové tesnenie výmenníka tepla, tesniace tesnenie EC50, EC150, EC350, EC500, EC500-WTEL, EC500-WTFE, EC500-ETFC, EC500-TFR, EC50-WTEL, EC50-WTFEEC50-ETFC, EC350-TFE-TFR, EC350-TFE-TFR, EC350-TFE-TFR EC350-ETFC, EC350-TFR,

Model tesnenia doskového výmenníka: T4, H17, N35, N25, SR2, N50, A055, J060, M92 (lepidlo), J092, A085, J107, Q080, K34, K55, K71 (lepidlo), P105, M03, E02, E03, SR Q055, J185, SR6, H12, SR1, RS3

Modely tesnení doskového výmenníka tepla: VT4, VT8, VT10, VT20, VT20, N40, VT40, VT80, VT130, VT1306, VT2508, VT2508 B-10, VT2508 B-16, VT2508 B, NT2508 B NT NT100M, NT100X, NT150S, NT150L, VT405, NT250S, NT250L VICARB

Modely tesnení doskového výmenníka tepla: V10, V20 (tlačidlový typ), V20 (F pasta), V45 (tlačidlový typ, typ pasty), V60 (typ pasty), V85 (typ pasty), V130 V4, V13, V20, V28, V45, V60A, V60B, V85,V100A,A05A V130, V170, V280

Model gumovej podložky doskového výmenníka tepla: GX-12, GX-12P1, GX-018, GX-26, GC-26, GX42, GC42, GC-30PI, GC-60PI, GX-51, GC-51, GX-60, GX-100, GX-180

Model gumovej podložky doskového výmenníka: Sigma9, Sigma26, Sigma27, Sigma37, Sigma66, Sigma76, Sigma114, Sigma7, Sigma X29, Sigma M37, Sigma38, Sigma M66, Sigma 107, Sigma90SAL

Model gumového tesnenia doskového výmenníka tepla: S4, S7, S8, S9, S14, S15, S15FS, S21, S22, S30, S37, S39, S41, S43, S47, S50, S62, S65, S81, S83, S121

Model tesniaceho krúžku doskového výmenníka tepla: TL90PP, TL90SS, TL150PP, TL150SS, TL200PP, TL200SS, TL250PP, TL250SS, TL400SS, TL500PP, TL500SS, TL650SSPP,0SS TL850TL

Model tesnenia doskového výmenníka: RX-70, LX50A, EX-15, EX-16, UX416, UX-01, UX-05, UX-20, UX-30, UX-40 je možné navrhnúť a vyrobiť podľa požiadaviek zákazníka

Špeciálne dosky doskového výmenníka tepla a gumové tesnenia Hlavné modely dosiek doskového výmenníka tepla a gumové tesnenia:

1. Doskové výmenníky tepla. M3, M3 (N), M3X, M6-MFL, M6MD, M10 (MFML, MFGL, M10BD, M10BW), M10-BFGL, M15-(MFG, MFML, FFM, BFG), M15-MFGL, M15-BFML, M20-MFW2M, M20-M20-MFW2M-KSFM M30, MX25B, MX25M, AK20-FGL (E, F), A10 (B), A15, A15B, A15BW, A20, A20B, A3, A35, AX30, TS6, TS20, TL6, TL10, TL15, C80, C8. AC400. AC600, AV170, AV280 .

2. Doskové výmenníky tepla A055.AO85, CHF130, H12, H17, H17PA, H17DS, J060, J092, J107, J185, K34, K55, K71, K71PA, M60, M92, M185, N55, M107, N307 Q030D, Q055D, Q080D, R10, R10G, R14, R14S, R23, R40S, R5, R55, R66, SR2, SR3, SR9, SR14, BR1.06, BR034, BR028, BBL1.6CFBR1B, BBL0.6TAF. N35, N25, N50, AO55, H17,

3. Dosky doskového výmenníka: GX-51, GX-013, BR013 (žľabový typ), GX-108, GX-214, GX-26, GC-26, UFX-26= GX-26GX-26, GX-51, GX-100, GX-C180, GXC-60, GXC (metóda G): V10, V20, V45, V60, V85... Sondex: S14, S15, S15FS, S21, S30, S41, S43, S50, S65, S83... HISAKA, W.Schmidt……..

4. Doskové výmenníky tepla NT150L/N40/FA157/FA158/AF161/FA184NG/FA184WG/FA192NG/FA192WG/VT10/VT20/VT2

5. Doskové výmenníky tepla série BR vyrábané v sérii g BR, BR005, BR01, BR03, BR05, BR08, BR13…

Použitie tesnenia doskového výmenníka tepla Daniel:

Lodný priemysel: používa sa hlavne na chladenie, chladenie vodou plášťa, chladenie mazacieho oleja, chladenie chladiacej kvapaliny piestu, chladenie prevodového oleja, predhrievanie ťažkého vykurovacieho oleja, predhrievanie nafty, chladenie iných procesov atď.

Energetický priemysel: výmenníky tepla sa používajú hlavne pri chladení vodou s otvoreným alebo uzavretým cyklom, chladením prevodového oleja, chladením turbínového oleja, chladením mazacieho oleja, chladením piestov a turbín a chladením motora, rekuperáciou tepla dieselových elektrární, rekuperáciou tepla výfukových plynov.

Výmenníky tepla sa používajú hlavne vo farmaceutickom priemysle na: sterilizáciu liečiv, chladenie emulzií, suspenzný ohrev, plazmový ohrev, ohrev kyselinou citrónovou, infúzne chladenie atď., Výmenníky tepla v oceliarskom priemysle sa používajú hlavne v oceliarskom priemysle na chladenie chladiva foriem/kontinuálneho liatia, chladenie hydraulického oleja/mazacieho oleja, chladenie strojového chladiva, ohrev a chladenie elektrolytom, chladenie vody v peci/napájacej vody/odpadovej vody/emulzie/chladenia koksovacej pece.

Výmenníky tepla sa používajú najmä v priemysle HVAC na: diaľkové vykurovanie, teplú úžitkovú vodu, skladovanie ľadu, neustále vykurovanie bazénov, zariadenia tepelných čerpadiel, zariadenia na rekuperáciu tepla, predhrievanie vykurovacej vody, využitie geotermálnej vody/pary atď.

Výmenníky tepla sa používajú najmä v chemickom priemysle na: ohrev a chladenie procesných médií, chladenie oleja, chladenie elektrolytov, ohrev odmasťovacej kvapaliny, chladenie fosfátovacej kvapaliny atď.
